Приспособление для поперечного раскроя пиломатериалов ручной дисковой пилой

Приспособление предназначено для поперечного раскроя пиломатериалов. Оно позволяет быстро изготовить партию досок одинаковой длины и обеспечивает строго перпендикулярный распил.

Кроме того, это приспособление позволяет выполнить выборку прямоугольных пазов при соединении брусков «вполдерева».

Конструктивно приспособление состоит из двух узлов: — неподвижной части или стусла, в котором размещается распиливаемый материал; — подвижной части («каретки»), в которой помещается ручная дисковая электропила.

Узел стусла состоит из деталей:

1. Основание
2. Две боковые стенки
3. Ребра жесткости (количество ребер зависит от общей длины стусла)

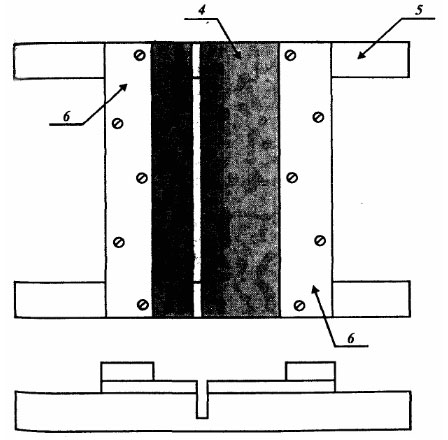

Узел каретки состоит в свою очередь из следующих деталей:

4. Основание узла
5. Полозья (две штуки)
6. Направляющие (две штуки) для ручной дисковой пилы

Подвижный узел устанавливается сверху на узел стусла и закрепляется в определенном положении.

Все детали приспособления, за исключением основания 4 и полозьев 5, лучше всего изготовить из 20-миллиметровой фанеры.

Основание 4 можно изготовить из 4—6-миллиметровой фанеры, а полозья 5 из обрезков досок толщиной 25 мм. Высота полозьев должна быть на 30—40 мм больше максимальной глубины пропила.

Размеры приспособления зависят от потребностей домашнего мастера, а также от размеров конкретной модели ручной дисковой электропилы.

Сначала о размерах «каретки». Расстояние между направляющими 6 определяются размером основания (или подошвы) ручной дисковой пилы. Пила должна свободно, но без люфта, передвигаться между направляющими.

Ширина самих направляющих должна быть такой, чтобы обеспечить их жесткость. Обычно достаточно 60—80 мм.

Если предполагается работать с пиломатериалами большого сечения (например, при возведении какой-нибудь постройки), то высоту боковых стенок стусла следует выбрать побольше. Для обычных же столярных работ достаточно сделать высоту боковых стенок 60—70 мм.

Работают с приспособлением так

Укрепляют его струбцинами или каким-нибудь другим способом на рабочем столе (верстаке). Затем устанавливают в нужном месте упор, который будет определять длину отрезаемой заготовки. Упор обычно приходится устанавливать на верстаке за пределами самого приспособления. Затем проверяют и настраивают ручную дисковую электропилу. Во-первых, проверяют угол наклона пильного диска. Он может быть величиной 90°, а может быть и другим, в зависимости от необходимости. Во-вторых, устанавливают необходимую глубину пропила и проверяют, надежно ли затянуты все винты.

При необходимости в стусло устанавливают подкладную доску. После этого помещают в стусло отрезаемую доску и прижимают ее к упору и к дальней от мастера боковой стороне стусла. Устанавливают дисковую пилу между направляющими 6, включают, и, дождавшись набора оборотов, отпиливают заготовку. Так же поступают со следующей заготовкой. В результате получают партию заготовок одинаковой длины.

В случае, если в бруске нужно выбрать паз, подвижный узел освобождают и устанавливают два упора, ограничивающие ширину паза.

«Каретка» и упоры должны быть установлены так, чтобы паз, который нужно проделать, находился бы в вырезе боковой стенки стусла.

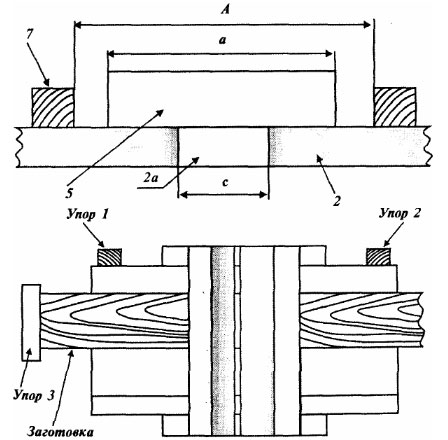

Расчет при этом такой

Если длина полозьев а, а ширина паза — с, то расстояние между упорами А должно быть равно: А = а + с, причем с должно быть меньше, чем с (ширина выреза в боковой стенке стусла).

После этого настраивают упор, определяющий местонахождение паза на бруске. Ручную дисковую электропилу настраивают на необходимую глубину пропила ( то есть на глубину выборки паза). Затем пилу устанавливают на каретку и начинают работу.

Сначала каретку с пилой поджимают, например, к упору номер 2 и делают пропил. Затем, слегка сдвинув каретку влево, делают следующий пропил. Таким образом делают пропилы пока «каретка» не будет остановлена упором № 1.

Усовершенствование приспособления

Если у мастера имеется ручная фрезерная машина, имеет смысл немного доработать приспособление для использования совместно с такой машиной. Доработка очень проста.

Поскольку размеры подошвы электрофрезера обычно меньше, чем подошвы ручной дисковой пилы, необходимо уменьшить расстояние между направляющими 6.

Сделать это можно, например, установкой дополнительного калиброванного бруска. Брусок должен иметь взаимно параллельные стороны. Для его установки в основании 4 и в бруске сверлят отверстия, через которые винтами с гайками крепят брусок на основании.
