Приспособление для изготовления заклепок

Заклепки в случае необходимости легко изготовить в домашних условиях при помощи простого приспособления для изготовления заклепок.

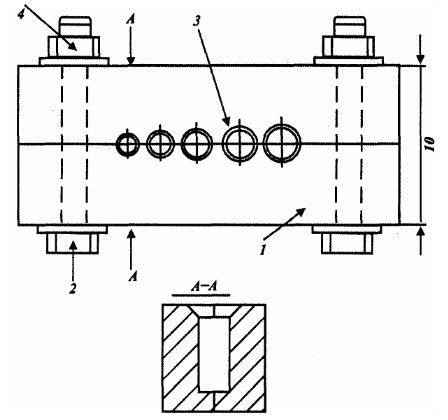

Ниже приведен чертеж приспособления для изготовления заклепок

Приспособление для изготовления заклепок

Приспособление состоит из двух одинаковых планок 1, в которых сделан ряд углублений 3 необходимой формы и разного диаметра (см. разрез А-А). Кроме того, в планках просверлено по два отверстия под болты М8 2, с помощью которых планки соединяются вместе.

Работают с приспособлением так. Вставив в углубление конец проволоки, откусывают ее на высоте 3—4 мм от края приспособления. Затем разбивают выступающую часть молотком, тем самым формируя головку заклепки. После этого планки развинчивают и достают полученную заклепку. Заклепка, как правило, имеет хорошую форму.

Планки 1 должны быть изготовлены из стали толщиной не менее 10 мм. Высота приспособления (то есть планок) выбирается исходя из длины заклепок, которые хотят получить. Обычно это не более 15—20 мм, поэтому для планок выбирается высота в 30 мм.

Диаметр отверстий подбирается в соответствии с потребностями мастера. Например, это может быть ряд от 2 до 6 мм (или от 3 до 8 мм).

Для получения головок отверстия зенкеруют или рассверливают сверлом большего диаметра на глубину 1,5—2 мм.

Вместо обычных гаек М8 4 лучше применить барашковые гайки. Тогда работа будет удобнее и быстрее.
