Винтовой зажим для верстачной доски

Очень удобным устройством для закрепления заготовок является винтовой зажим для верстачной доски описываемой здесь конструкции.

Зажим предназначен, в основном, для использования совместно с верстачной доской (или верстаком). Данный винтовой зажим имеет много различных достоинств. Перечислим некоторые из них.

1. Зажим является мобильным — он легко переставляется. В отличие от обычных столярных тисков, он может быть установлен в различных местах верстачной доски. Так же легко его можно вообще убрать.
2. Винтовой зажим может применяться для закрепления деталей самых различных размеров: совсем небольших или крупногабаритных.
3. В сочетании с различными накладными деталями и упорами, зажим можно использовать для фиксации деталей сложной конфигурации.
4. Зажим можно применять не только с верстачной доской, но и со многими другими устройствами и приспособлениями (например, со столиками для электрифицированного инструмента).

Зажим состоит из следующих деталей:

1. Неподвижная губка
2. Подвижная губка
3. Направляющая (две штуки)
4. Зажимной винт
5. Деревянная ручка зажимного винта
6. Резьбовая втулка
7. Винт МЗ фиксации зажимного винта
8. Круглый стержень диаметром 20 мм
9. Винт МЗ фиксации резьбовой втулки 6

Подвижная губка 2 при помощи зажимного винта 4 перемещается по круглым направляющим 3. Зажимной винт вращается в резьбовой втулке 6.

Резьбовая втулка фиксируется в неподвижной губке винтом 9, для которого в губке есть отверстие, а во втулке — отверстие с резьбой.

Сам зажимной винт фиксируется в подвижной губке 2 винтом 7, для чего у него имеется на конце выточка. Неподвижная губка 1 имеет в нижней части круглый стержень 8 диаметром 20 мм и длиной 30 мм. С помощью стержня винтовой зажим устанавливается в нужное отверстие верстачной доски. Здесь мы не приводим способ, которым направляющие 3 могут быть закреплены в подвижной губке, поскольку он зависит от конкретных возможностей мастера. К примеру, это может быть крепление гайками, для чего направляющие должны иметь резьбу (гайки, конечно, должны быть утоплены).

По той же причине мы не приводим конкретные размеры деталей. Дадим только несколько общих ориентиров.

Размер губок зажима может быть, например, 150х50 мм. Толщина губок зависит от применяемого для них материала.

Зажимной винт может иметь резьбу от М8 до Ml2. Тут мастер тоже должен ориентироваться на свои возможности.

Размеры стержня 8 для установки винтового зажима должны быть откорректированы в соответствии с толщиной верстачной доски.

Губки могут быть изготовлены из стали или дюралюминия (тогда отпадет необходимость в резьбовой втулке). Но можно применить и другие материалы — текстолит, твердую древесину, фанеру.

Ручка 5 вытачивается из твердой древесины и насаживается на зажимной винт при помощи клея (лучше всего — эпоксидного).

Направляющие 3 могут быть сделаны из круглого прутка диаметром 10-15 мм или из оцинкованных трубок.

Стержень 8 вытачивается из твердой древесины и вклеивается в нижнюю часть неподвижной губки. На конце стержня нужно снять фаску для облегчения установки винтового зажима. Вытачивая заготовку для стержня 8, имеет смысл одновременно сделать стержни для упоров.

Для успешного использования винтового зажима нужны еще два условия:

• - верстачная доска должна иметь отверстия диаметром 20 мм для установки зажима;
• - необходимо изготовить упоры

Отверстия в верстачной доске должны быть сделаны точно и строго вертикально.

Упоры для совместного использования с винтовым зажимом желательно иметь различных форм. Ниже приведены два примера таких упоров: квадратный упор и круглый упор.

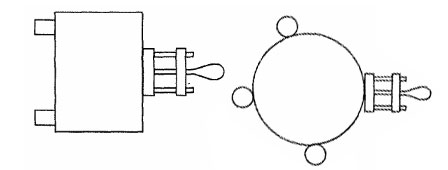

Также показано, как можно применять зажим для закрепления деталей.
