Приспособление для запиливания шипов

Приспособление для запиливания шипов предназначено для совместного использования со стационарной дисковой пилой (круглопильным станком). Оно позволяет быстро и качественно выполнять концевые шиповые соединения.

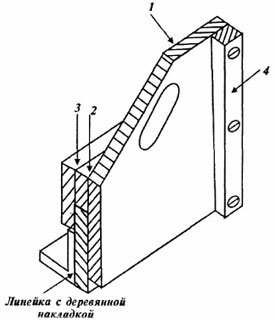

Приспособление состоит из следующих деталей:

1. Основание приспособления
2. Прокладка
3. Направляющая доска
4. Упорная планка
5. Вырез для руки

Приспособление устанавливается пазом, образованным деталями 1, 2, 3 на направляющую линейку. (Толщина прокладки 2 и деревянной накладки на линейке должны быть одинаковыми.) К упорной планке 4 прижимается заготовка и закрепляется струбциной. Приспособление с заготовкой подается на пильный диск, и делается пропил. Подав приспособление назад, заготовку устанавливают другой стороной и снова делают пропил.

В результате получаются пропилы на одинаковом расстоянии от боковых поверхностей заготовки. Дальше можно действовать по-разному. Если мы делаем шип, то отпиливаем внешние части (обозначены на рисунке как Л и Н). Если делаем проушину, то нужно выбрать внутреннюю часть (М).

Эти операции можно делать вручную (пилой и стамеской), а можно — с использованием дополнительного оборудования и приспособлений.

Следует сказать, что здесь имеется одна тонкость, которую нужно учитывать при настройке оборудования. Не изменяя настройку станка (конкретно — положения направляющей линейки), нельзя получить шипы и проушины, соответствующие друг другу, что необходимо для получения плотного соединения. Связано это с тем, что пропилы имеют некоторую ширину С. Поэтому, пытаясь изготовить и шип и проушину на одной настройке станка, мы получим в соединении зазор величиной, равной 2С. Эту тонкость нужно учитывать в работе и принимать соответствующие меры.

Во-первых, можно изготовить сначала все детали с шипом. Затем, изменив положение направляющей линейки, обработать все заготовки, где должны быть проушины.

Во-вторых, можно применить одну хитрость или, вернее, специальный прием.

Сначала обрабатываются все детали, в которых должны быть проушины. Затем, не изменяя настройку станка (положение направляющей линейки), устанавливаем на поверхности основания одну листовую прокладку. Толщина этой прокладки должна быть точно равной ширине пропила С.

Детали, в которых должен быть шип, обрабатываем уже в приспособлении с прокладкой. Пропилы окажутся сдвинуты на необходимую величину, и мы получим качественное шиповое соединение.

Изготовление приспособления и его усовершенствование

Все детали приспособления хорошо бы выполнить из двадцатимиллиметровой фанеры. Так будет меньше возни с пригонкой деталей.

Упорную планку 4 лучше сделать съемной. Для этого удобно воспользоваться резьбовыми втулками от мебельных стяжек. Детали крепления нужно расположить так, чтобы они находились выше уровня пильного диска.

Приспособление можно применять и для обработки деталей под углом. Для этого вместо упорной планки 4 нужно будет установить угловой упор. Поэтому-то упорную планку лучше сделать съемной.

Угол Т может быть разным, соответственно могут быть изготовлены разные угловые упоры.

При необходимости в упоре может быть сделан специальный вырез, чтобы заготовку крепить струбциной.

В заключение еще одно замечание. Все испытывающие трения части приспособления следует натереть воском или парафином.
