Металлизация
Металлизация — это покрытие одного металла слоем другого. Для проведения этой операции нужно использовать эмалированную посуду или посуду из жаростойкого стекла. Ниже приведены составы для металлизации различных металлов.
Никелирование
20 г/л хлорида никеля NiCl2*6H2O, 20 г/л гипофосфата натрия NaH2P02(H2O), 45 г/л лимонно-кислого натрия Na3С6Н307*5Н20, 30 г/л хлорида аммония NH4CI, 50-55 мл 25%-ного раствора гидроокиси аммония. Температура 85±3°С. Продолжительность металлизации 1 ч при толщине пленки 12 мкм.
Омеднение
Омеднение производят следующим образом: хорошо очищенные стальные или железные изделия сначала погружают в раствор, состоящий из 20 г/л серной кислоты и 20 г/л сульфата меди, а затем в раствор, полученный из 140 г/л тартрата натрия-калия (сегнетова соль) KNaC4H406, 70 г/л гидроокиси натрия NaOH и 35 г/л сульфата меди CuS04*5Н2О. Температура 50°С. Продолжительность металлизации 5 мин. После металлизации изделия ополаскивают и высушивают.

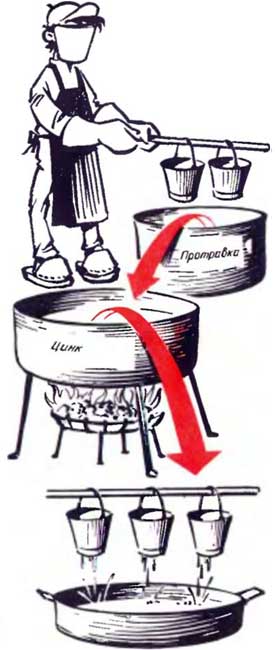

Оцинковка
Оцинковку железа производят следующим образом: к 1000 г воды добавляют 10 г хлорида цинка ZnCl2 и 20 г винной кислоты С4Н6О6. Температура 100°С. Продолжительность цинкования при непрерывном помешивании раствора 10-15 мин.
Удаление пленки
Никелевую пленку со стали можно удалить дымящейся азотной кислотой HN03 при комнатной температуре.
Медь со стали снимают концентрированным раствором цианида натрия NaCN при температуре 60-70°С (200 г/л). Обращаться с цианидом натрия нужно очень осторожно — это сильнодействующий яд!
Для удаления цинка со стали пользуются 10%-ным раствором соляной кислоты HCl или смесью раствора (20 г/л) трехокиси хрома СгОз (хромового ангидрида) и 15%-ного раствора гидроокиси натрия NaOH. Работы проводят при комнатной температуре.
Цинк с меди снимают при комнатной температуре 10%-ным раствором соляной кислоты.
Наверх
