Приспособление для гибки полосового металла

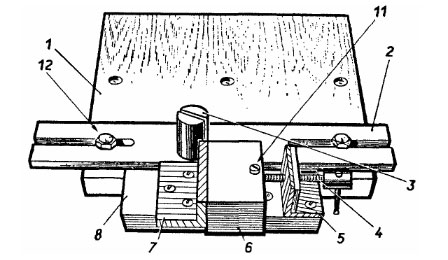

Приспособление для гибки полосового металла состоит из следующих деталей и узлов:

  1. Основание приспособления
  2. Подвижная планка с прорезями
  3. Круглая бобышка с прорезью
  4. Винт зажима
  5. Уголок-упор
  6. Подвижная губка зажима
  7. Неподвижная губка
  8. Основание зажима
  9. Уголок
  10. Уголок
  11. Стопорный винт М4
  12. Болты М6 крепления подвижной планки
Приспособление для гибки полосового металла

Опишем конструкцию и узлы приспособления более подробно.

Основание изготавливается из металла, фанеры или текстолита. Чтобы закреплять приспособление в тисках, снизу к основанию крепится уголок 20 х 20 мм (деталь 9 на чертеже). Уголок соединяется с основанием тремя винтами М4 с потайными головками.

Подвижная планка должна быть сделана из дюралюминия или стали (лучше все-таки из стали). В планке с двух концов фрезеруются пазы, и сверлится отверстие под резьбу М8. На местах, где будут находиться пазы, можно сначала просверлить серию отверстий диаметром 6 мм, а затем сточить напильником перемычки.

В пазы подвижной планки вставляются винты М6 с барашковыми гайками. Тем самым подвижная планка закрепляется на основании в нужном положении. Стальные бобышки (деталь 3 на чертеже) изготавливаются разных диаметров в зависимости от конкретных потребностей умельца.

Зажим состоит из П-образного основания 8, подвижной и неподвижной губок 6 и 7, прижимного винта 4, уголка-упора 5, а также деталей крепежа.

Неподвижная губка 7 изготавливается из стального уголка 25 х 35 мм и прикрепляется к основанию зажима тремя винтами М4. Подвижная губка также выполняется из стали. На одном из ее торцов сверлится отверстие под головку прижимного винта, а сверху — отверстие под винт М4, которым головка прижимного винта фиксируется в подвижной губке. Кроме того, снизу в подвижной губке сверлится отверстие под резьбу М8. В это отверстие будет вкручиваться винт М8, с помощью которого регулируется легкость хода подвижной губки и он же предохраняет ее от перекосов. В основании зажима для этого винта предусмотрен паз. Под винт должна быть подложена шайба.

Уголок-упор 5 изготавливается из стального уголка 25 х 35 мм. К его вертикальной полке приклепывается бронзовая пластина толщиной 5 мм. В пластине должна быть нарезана резьба М8 для прижимного винта 4.

Прижимной винт 4 изготавливается из стального прутка диаметром 12 мм. На конус винта протачивается канавка, в которую входит винт М4 подвижной губки зажима.

Весь узел зажима крепится к уголку 10, а сам уголок — к основанию приспособления тремя винтами М4 с потайной головкой. Для этого в одной полке уголка имеются три отверстия, а в другой полке — два.

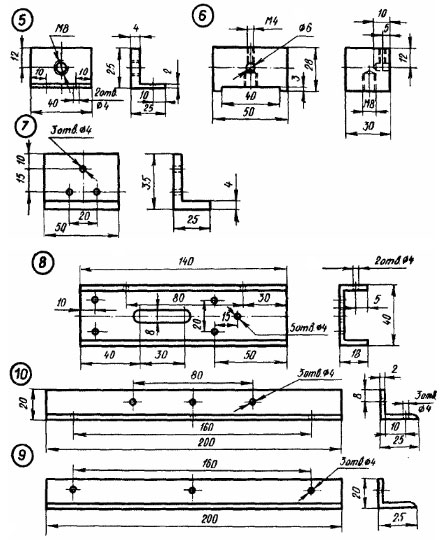

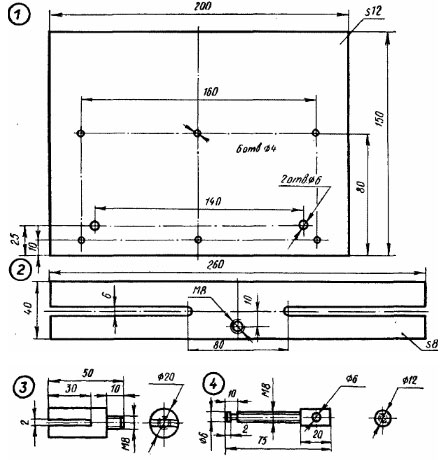

Ниже приведен чертеж приспособления для гибки полосового металла.

Чертеж приспособления для гибки полосового металла Чертеж приспособления для гибки полосового металла

Работают с приспособлением так. Сначала в подвижной планке устанавливают бобышку нужного диаметра, а подвижную планку фиксируют в нужном положении на основании при помощи винтов и барашковых гаек. Конец полосового металла вставляют между губками зажима и вращением зажимного винта надежно закрепляют. Свободный конец полосы огибают вокруг бобышки. Если необходимо изготовить деталь в виде полуокружности, необходимо использовать прорезь бобышки.
