Универсальный зажим

Универсальный зажим позволяет быстро зажимать детали в самых различных положениях. Принцип действия зажима тот же, что и у переставной струбцины, но область применения значительно шире.

Рассмотрим конструкцию универсального зажима. Он состоит из следующих деталей:

• 1. Стержень
• 2. Стойка
• 3. Ручка
• 4. Зажимной винт
• 5. Кольцо
• 6. Лапка
• 7. Накладка
• 8. Заклепка
• 9. Ось лапки

Конструкция универсального зажима состоит из двух частей: стержня 1 и подвижной части (все остальные детали). Подвешенная часть легко перемещается по стержню и может поворачиваться вокруг него.

Используется зажим так

Стержень 1 вставляется в соответствующее отверстие верстака и закрепляется в нем (варианты закрепления будут изложены ниже). Затем на стержень надевается подвижная часть. Перемещением подвешенной части по стержню ее приводят в соприкосновение с заготовкой. Поворотами зажимного винта заготовка надежно прижимается лапкой 6 к верстаку. При этом стойка 2 фиксируется в определенном положении на стержне за счет небольшого перекоса.

Возможность легкого перемещения подвижной части по стержню обеспечивает быстроту крепления. Кроме того, свободное вращение стойки вокруг стержня позволяет закреплять детали с любой стороны от стержня.

О материалах для изготовления универсального зажима

Стержень 1 выполняется из стали, стойку 2 можно изготовить из алюминия, зажимной винт 4, ось лапки 9 и лапку изготавливают из стали. Кольцо на ручку 3 можно изготовить из латуни. Накладка на лапку может быть выполнена из кожи, резины, пластмассы. Ручку 3 вытачивают из древесины бука, березы и т. п.

Изготавливая зажим, хорошо предусмотреть изготовление не менее четырех штук.

Теперь о креплении стержня 1 к верстаку. Здесь имеются варианты.

Первый вариант

В рабочей поверхности верстака проделывается серия отверстий, а снизу прикрепляются специальные подкладные пластины.

Отверстия сверлятся на 0,1—0,2 мм большего диаметра, чем диаметр стержня.

Количество подкладных пластин равно количеству отверстий для установки зажимов. Стержень зажима вводится в отверстие, а затем вкручивается в отверстие М6 подкладной пластины.

Второй вариант

Конец стержня, который закрепляется, может иметь другую конструкцию: конец стержня закрепляется винтом М6 через шайбу большого диаметра. В этом случае можно обойтись без подкладных пластин.

Третий вариант

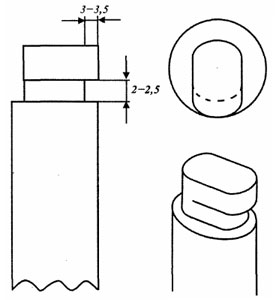

На стержне делается выточка. Затем конец стержня опиливается, как показано на рисунке.

В верстачной доске при этом варианте также сверлятся отверстия и укрепляются подкладные пластины. Пластины закрепляются так, чтобы прикрыть часть отверстия. Получается так называемое баянетное зацепление.

Баянетный замок упрощает конструкцию деталей и уменьшает объем работы при изготовлении. Вместо множества отдельных пластин для целой серии отверстий можно применить всего одну.

Универсальный зажим способен заменить тиски у столярного верстака. Для этого необходимо, чтобы в боковой поверхности имелись отверстия для электроинструмента.
